- 时代智能在线里氏硬度计TIME5370
详细信息
品牌：时代 型号：TIME5370 加工定制：否 测量范围：170～960 HLD 产品类型：里氏 重量：0.85 kg 概述
TIME5370在线里氏硬度计（原TH140升级款）是一款依托时代“工业智能检测物联网平台”的智能里氏硬度计，是由传统的便携式单体仪器的研发向时代智能测量系统的建立迈出的一步。
产品优势

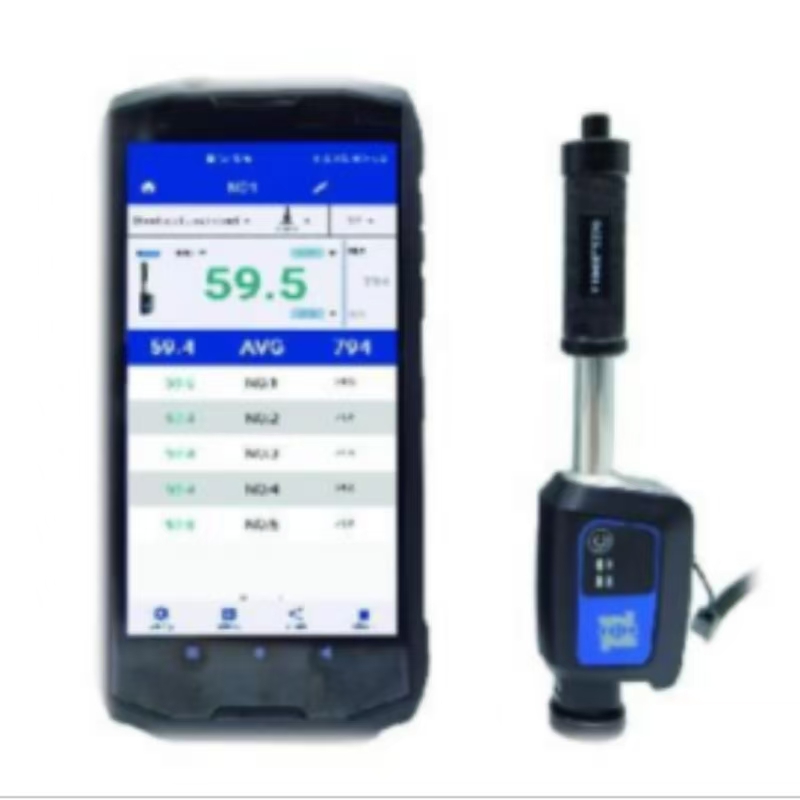

产品的结构由 1 台智能手机 +1 支智能里氏探头组成，两者之间通过蓝牙无线通信，产品兼顾了分体式和一体化里氏硬度计的优势。
功能特点
TIME5370 里氏硬度计是一款依托时代“工业智能检测物联网平台”的智能里氏硬度计，是由传统的便携式单体仪器的研发向时代智能测量系统的建立迈出的一步。
产品的结构由 1 台智能手机 +1 支智能里氏探头组成，两者之间通过蓝牙无线通信，产品兼顾了分体式和一体化里氏硬度计的优势。
智能手机端凭借其自身软件、硬件、网络优势实现强大的里氏硬度计主机的功能，并能作为智能测量终端节点，接入到物联网平台。
智能探头端的设计则更专注于测量，产品设计中引入了多项新技术。线圈部件抬高设计，配合小支承环使用，可部分替代 D+15 型冲击装置，更适合测量沟槽内或凹入表面的工件；体型小巧，无传感器线缆，便于携带和操作；产品采用了无线充电技术；可远程升级软件；有良好的、系统性的产品可靠性等。
产品申请了 1 项外观专利和 1 项实用新型专利。
工作原理
用规定质量的冲击体在弹力作用下 , 以一定速度冲击试样表面 , 用冲击体在距试样表面 1mm 处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：
HL=1000 × VB / VA
式中：
HL—— 里氏硬度值；
VB—— 冲击体回弹速度；
VA—— 冲击体冲击速度。

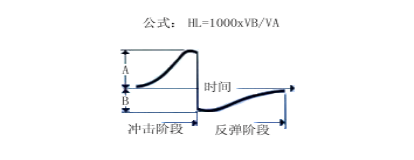

冲击装置输出信号示意图如下：
产品特点
产品由 1 台智能手机 +1 支智能探头组成 , 两者通过蓝牙无线通信；
智能探头测得硬度值，可实时无线传输到智能手机端；
智能手机端安装有“时代智检测”专用测量 APP （以下简称 APP ），接收智能探头的测量值并实现里氏硬度计的其它功能；
APP 六大功能模块助力用户质量管理及售后服务：
1)测量管理：即测、即存；实时显示、语音播报测量数据；列表、图形多角度分析测量数据。随时随地实时分享当前数据。
2)数据管理：历史数据溯源。可以查询历史数据；图形、视频、文本、测量数据多维度创建工单、生成报表等。
3)客户服务：售后提单、一键呼叫，服务就在您身边。
4)设备管理：对使用设备进行管理。
5)用户管理：用户资料维护及用户权限获取。
6)系统设置：辅助测量设置、软件升级等功能。
智能探头具有良好的便携性 , 体型小巧，带挂绳设计；
智能探头采用内置可充电锂电池，可无线充电；
智能探头为 IP54 级防尘防水，能适应恶劣的使用环境；更通过系统性的第三方可靠性测试。
智能探头的软件可远程升级；
智能手机可连接到时代 “工业智能检测物联网平台” , 实现更丰富的功能；
具有自动识别常用冲击方向功能；
可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要；
具有自定义材料功能，用户可通过对比试验生成专属的硬度转换表；
可切换至国外硬度转换表，作为硬度转换参考；
测量记录可添加图片、视频、定位等多类型的附加信息；
可实现丰富的后期数据处理，如云端存储、定制工单、数据实时共享、生成报表等；
具有自动关机功能，且自动关机时长可调或者关闭该功能。
技术参数
冲击装置： D 型；
冲击装置特性和测量要求见表 1 ，球头压痕尺寸见表 2 ；
冲击装置特性和测量要求见表 1
球头压痕尺寸见表表 2特性 参数 冲击能量 11mJ 冲击体质量 5.5g 球头硬度 ≥ 1600HV 球头直径 3mm 球头材料 碳化钨 试件*大硬度 1600 ± 100HV2 试件表面粗糙度 Ra ≤ 1.6 μ m 试件*小重量： 可直接测量 >5kg 需稳定支承 2 ～ 5kg 需密实耦合 0.05 ～ 2kg 试件*小厚度： 可直接测量 ＞ 5mm 需密实耦合 ≤ 5mm 硬化层*小深度 0.8mm
示值误差和示值重复性，见表 3、4。硬度 特性 参数 300HV 压痕直径 0.54mm 压痕深度 24 μ m 600HV 压痕直径 0.54mm 压痕深度 17 μ m 800HV 压痕直径 0.35mm 压痕深度 10 μ m
测量范围： 170 ～ 960 HLD
测量方向： 360 °
显示：智能手机显示屏
示值误差和示值重复性 表3
表 4材料 硬度制 冲击装置 D Steel and cast steel
钢和铸钢HRC 17.9～68.5 HRB 59.6～99.6 HRA 59.1～85.8 HB 127～651 HV 83～976 HS 32.2～99.5 Steel锻钢 HS 32.2～99.5 CWT、ST
合金工具钢HRC 20.4～67.1 HV 80～898 Stainless steel
不锈钢HRB 46.5～101.7 HB 85～655 HV 85～802 GC. IRON
灰铸铁HRC - HB 93～334 HV - NC、IRON
球墨铸铁HRC - HB 131～387 HV - C．ALUM
铸铝合金HB 19～164 HRB 23.8～84.6 BRASS
铜锌合金HB 40～173 HRB 13.5～95.3 BRONZE铜锡(铝)合金 HB 60～290 COPPER纯铜 HB 45～315
智能探头相关参数：标准里氏硬度块硬度值 示值误差 示值重复性 790 ± 40HLD ± 6 HLD 6 HLD 530 ± 40HLD ± 10 HLD 10 HLD
工作电压： 3.7V
充电方式：无线充电
充电电源： 5V/1A
充电时间：约 3h
持续工作时间：≥ 24h
无线通讯接口标准：蓝牙 4.2
尺寸： 158mm × 40mm × 25mm
重量： 85g
标准配置
智能里氏探头 1 支；
小支承环 1 只；
尼龙刷（ I ） 1 只；
里氏标准块（高值） 1 块；
无线充电器 1 套；
挂绳 1 根。
可选配置
智能手机 1 台（预安装“ 时代智检测” APP ）；
各种异型支承环。
-
-
