扫一扫，手机浏览
- 时代电力专用型硬度计TIME5150P
详细信息
品牌：时代 型号：TIME5150P 加工定制：否 测量范围：170～960 HLD 产品类型：里氏 重量：1.2 kg 电力专用型硬度计TIME5150P
概述
在标准版的基础上，新增9种电力行业常用高合金钢材料的硬度检测，符合电力行业标准
产品优势
在标准版的基础上，新增9种电力行业常用高合金钢材料的硬度检测，符合电力行业标准
新品简介
TIME515X系列硬度计是时代公司*新研发的一体化里氏硬度计系列产品，
产品均采用D型冲击装置。全新造型设计，具有良好的便携性及一定的单手操作性；采用大尺寸高对比度点阵OLED显示屏，全新界面设计，配合灵活的按键操作，使信息显示清晰、便捷；产品具有蓝牙功能，测量数据既可通过微型蓝牙打印机实时打印输出，也可传输到手机端的专用检测APP软件（可选），进行保存及后续处理。
TIME5150P电力专用型硬度计在标准版的基础上，新增9种电力行业常用高合金钢材料的硬度检测，符合电力行业标准：DL/T 1845-2018 电力设备高合金钢里氏硬度试验方法，具有很强的适用性。
本系列产品具有自定义材料功能，用户可很方便地通过对比试验，生成自己专属的硬度转换表，解决使用预装转换表时“测值不准，误差偏大"的传统问题。
工作原理
用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲击体在距试样表面1mm处的回弹速度与冲击速度的比值计算里氏硬度值。计算公式如下：
HL=1000 × VB / VA
式中：
HL——里氏硬度值；
VB——冲击体回弹速度；
VA——冲击体冲击速度。

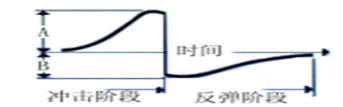

冲击装置输出信号示意图如下：

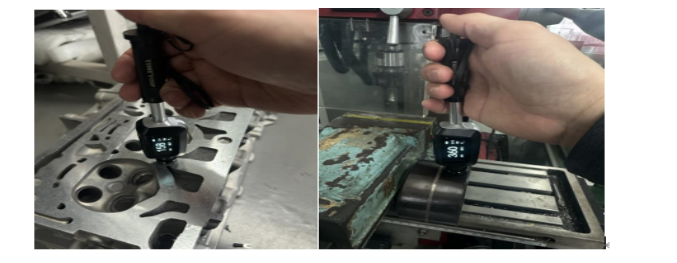

产品特点
产品体型小巧，具有良好的便携性。
采用128×64图形点阵OLED显示屏，显示效果好，信息丰富。
具有自定义材料功能，用户可通过对比试验生成专属硬度转换表。
具有自动识别常用冲击方向功能。
可存储100个测量平均值。
可预先设置硬度值上、下限，有超差提示，方便用户批量检测。
可切换至国外硬度转换表，作为硬度转换参考。
具有示值软件校准功能。
可无线连接蓝牙打印机，打印输出测量数据。
可通过蓝牙与智能手机端的专用测量APP连接，实现更强大的功能（可选）。
具有自动关机功能，且自动关机时长可调，或关闭该功能。
内置可充电锂电池，采用Type-C插口充电，电池无记忆效应，充电方便，寿命长。
符合电力行业标准，可用于9种常用高合金钢设备的硬度检测。
适用范围
代 号 材 料 硬度制 适用范围 M01 钢和铸钢(Steel and Cast Steel) HV 83～976 HB 127～651 HRC 17.9～68.5 HRB 59.6～99.6 HS 32.2～99.5 HRA 59.1～85.8 M02 合金工具钢(Cold Work Tool Steel) HV 80～898 HRC 20.4～67.1 M03 不锈钢(Stainless Steel) HV 85～802 HB 85～655 HRB 46.5～101.7 M04 灰铸铁(Grey Cast Iron) HB 93～334 M05 球墨铸铁(Nodular Cast Iron) HB 131～387 M06 铸铝合金(Cast Aluminum Alloys) HB 19～164 HRB 23.8～84.6 M07 铜锌合金(Copper-Zinc Alloys) HB 40～173 HRB 13.5～95.3 M08 铜锡合金(Copper-Aluminum Alloys) HB 60～290 M09 纯铜(Wrought Copper) HB 45～315 M10 锻钢(Wrought Steel) HB 143～650
TIME5150P专享硬度表：代 号 材 料 里氏硬度HLD 强度σb (MPa) S01 低碳钢（Mild Steel） 350～522 374～780 S02 高碳钢（High Carbon） 500～710 737～1670 S03 铬钢（Cr） 500～730 707～1829 S04 铬钒钢（Cr-V） 500～750 704～1980 S05 铬镍钢（Cr-Ni） 500～750 763～2007 S06 铬钼钢（Cr-Mo） 500～738 721～1875 S07 铬镍钼钢（Cr-Ni-Mo） 540～738 844～1933 S08 铬锰硅钢（Cr-Mn-Si） 500～750 755～1993 S09 超高强度钢（SS.Steel） 630～800 1180～2652 S10 不锈钢（ST.Steel） 500～710 703～1676
技术参数代 号 电力高合金钢材料 硬度制 适用范围 D01 10Cr9Mo1VNbN(T/P91)(母材 焊缝) HB 140～284 D02 10Cr9MoW2VNbBN(T/P92)(母材) HB 139～273 D03 10Cr9MoW2VNbBN(T/P92)(焊缝) HB 157～322 D04 GH4145 HB 293～378 D05 22Cr12NiWMoV（C422） HB 247～369 D06 20Cr13 HB 190～303 D07 05Cr17Ni4Cu4Nb HB 273～328 D08 14Cr12Ni13Mo2VN HB 290～398 D09 22Cr12NiWMoV HB 256～320
冲击装置：D型；
冲击装置特性和测量要求见表1，球头压痕尺寸见表2；
表1
球头压痕尺寸见表2特性 参数 冲击能量 11mJ 冲击体质量 5.5g 球头硬度 ≥1600HV 球头直径 3mm 球头材料 碳化钨 试件*大硬度 1600±100HV2 试件表面粗糙度Ra ≤1.6μm 试件*小重量： 可直接测量 >5kg 需稳定支承 2～5kg 需密实耦合 0.05～2kg 试件*小厚度： 可直接测量 ＞5mm 需密实耦合 ≤5mm 硬化层*小深度 0.8mm 硬度 特性 参数 300HV 压痕直径 0.54mm 压痕深度 24 μ m 600HV 压痕直径 0.54mm 压痕深度 17 μ m 800HV 压痕直径 0.35mm 压痕深度 10 μ m
示值误差和示值重复性，见表3。
测量范围：170～960 HLD
测量方向：360°
示值误差和示值重复性表3标准里氏硬度块硬度值 示值误差 示值重复性 790±40HLD ±4 HLD 4 HLD 530±40HLD ±4 HLD 4 HLD 硬度制：HL、HV、HB、HRC、HRB、HS、HRA。
强度：σb。
显示：OLED显示屏，128×64图形点阵。
数据存储：100个测量平均值。
自定义材料数量：*多5种。
电力行业高合金钢材料数量（限TIME5150P）：9种。
无线通讯接口标准：蓝牙4.2。
数据输出：便携式蓝牙打印机。
充电电源：5V/1A。
充电时间：约3小时。
尺寸：177mm×38mm×29mm
重量：约120g
品种规格
1基本配置：
主机1台；
小支承环1只；
尼龙刷（I）1只；
里氏标准块（高值）1块；
充电器1套；
挂绳1根。
2可选配置：
各种异型支承环。
-
-
产品搜索
