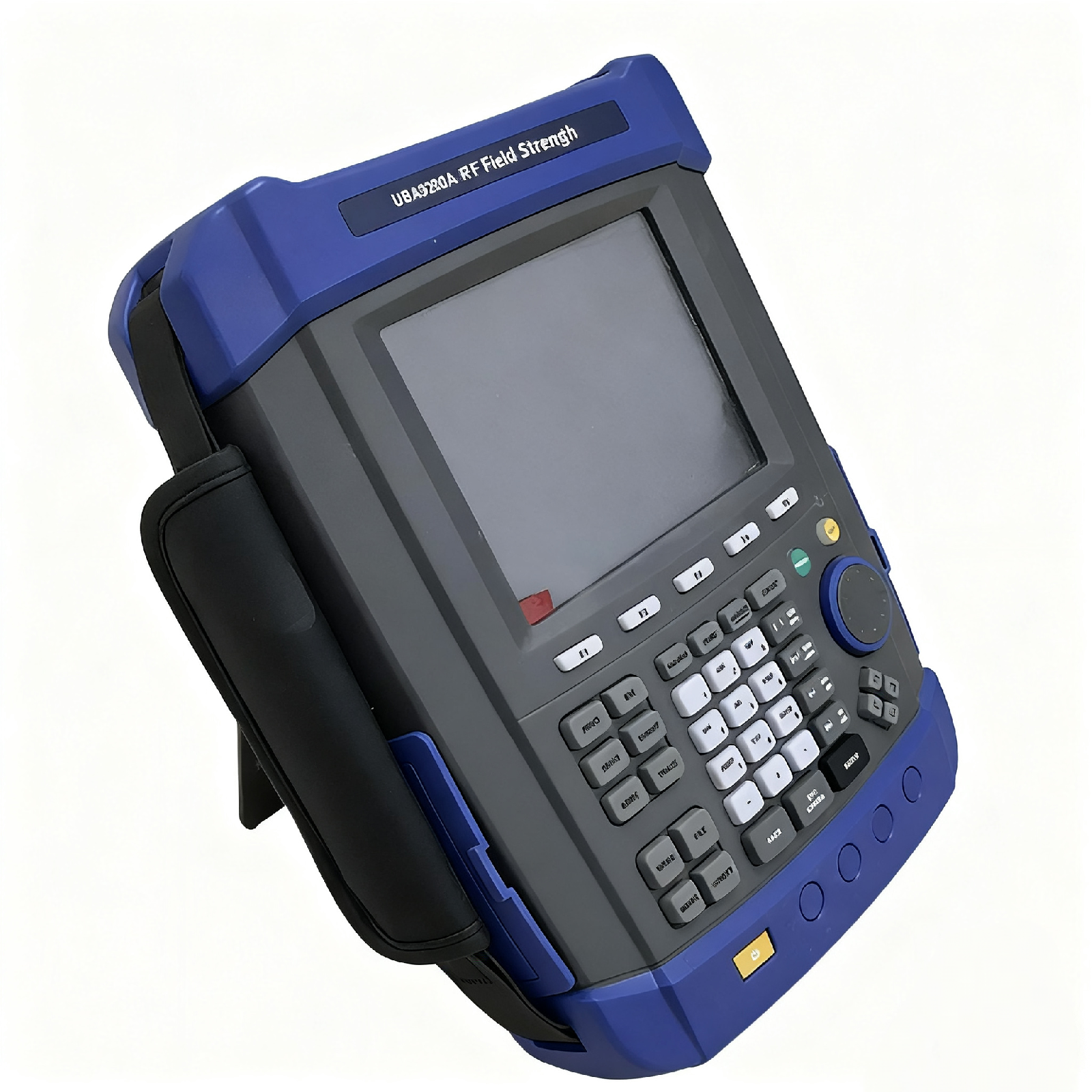

其他品牌射频场强分析仪UBA9290A

频率

频率范围

9k至 1600MHz

频率分辨率

1Hz

基准频率

10MHz

内部基准（10MHz）

老化率

±1ppm/年（0℃至50℃，基准为25℃）

温漂

±1ppm/年

频率读数精度

光标频率分辨率

（频率范围）/（扫描点数-1）

光标频率精度

±（频标读数×频率基准精度+1%×扫宽+20%×RBW+光标分辨率+1Hz）

分辨率带宽（RBW）

-3dB带宽

10Hz至1MHz，1-3-10序号

精度

±5% RBW=10Hz~1MHz标称值

分辨率滤波器矩形系数

＜5:1 标称值

视频带宽（VBW）

-3dB带宽

1Hz至1MHz，1-3-10序列

精度

±10% VBM=1Hz~1MHz 标称值

显示平均噪声电平（1归一到1Hz）

100K~1MHz

前置放大器关闭

-108dBm，典型值 -127dBm

1MHz ~10MHz

-128dBm，典型值 -146dBm

10MHz ~500MHz

-142dBm，典型值 -146dBm

500MHz ~2.5GHz(1.6GHz)

-141dBm，典型值 -145dBm

2.5GHz ~3.2GHz

-140dBm，典型值 -144dBm

100K~1MHz

前置放大器打开

-131dBm，典型值 -150dBm

1MHz ~10MHz

-148dBm，典型值 -163dBm

10MHz ~500MHz

-161dBm，典型值 -164dBm

500MHz ~2.5GHz(1.6GHz)

-159dBm，典型值 -162dBm

2.5GHz ~3.2GHz

-158dBm，典型值 -161dBm

SSB相位噪声

载波偏移（20℃至30℃,500MHz的中心频率）

10K

< -92 dBc/Hz,典型值-95 dBc/Hz

30K

< -93 dBc/Hz,典型值-96 dBc/Hz

100K

< -95 dBc/Hz,典型值-97 dBc/Hz

1MHz

< -117 dBc/Hz,典型值-119 dBc/Hz

扫描时间

范围

扫宽>100Hz

2ms到1000s

范围=0Hz

600ns到200s

扫描模式

连续、单次

触发源

自由触发、视频、外部

触发斜率

正沿或负沿

触发延迟

扫宽=0Hz

±12ms至±12s 标准值

频率计数器

计数器分辨率

1Hz

计数器不确定度

±（频率读数×频率基准不确定度+计数分辨率）

电平显示范围

对数标度和单位

显示10格，1-2-5-10dB/格；支持用户0.1-20dB/格

线性标度和单位

0至100%，显示10格

刻度单位

dBm，dBmV,dBuV,Watts，Volts

扫描（轨）点数

461

轨迹数

4

检波方式

常态，正峰值，负峰值，采样，平均

迹线个数

4

迹线类型

清除写入，*大保持，*小保持，静止，关闭

电平测量误差

±1.5dB（不包括输入VSWR失配），限制条件为20℃到30℃，30-70%的RH,峰值检波，前置放大器关，输入信号-50至0dBm

参考电平

范围

-100dBm至+30dBm，步进1dB

分辨率

对数刻度

0.01dB

线性刻度

4 digits（2.236μV to 7.07V）

幅度

*大安全输入电平

平均连续功率

+33dBm，*长时间3分钟（输入衰减≥20dB,2MHz-3GHz）

DC输入电压

50VDC

测量范围（预放关）

9KHz~2MHz

显示平均噪音电平（DANL）至+10dBm

2MHz~3.2GHz(1.6GHz)

显示平均噪音电平（DANL）至+20dBm

输入衰减器范围

0至51dB，1dB步进

杂散和剩余响应

二次谐波截断点（SHI）

<65dBc，50MHz至3.2GHz(1.6GHz)（混频器电平-30dBm，衰减器为0dB，前置放大器关闭，20℃~30℃）

三阶交调截断点（TOI）

50~300MHz

+8dBm，三阶互调产物：2 x -20dBm;频率间隔100KHz：衰减器0dB; 前置放大器关闭，20℃~30℃

300MHz~3.2GHz(1.6GHz)

+10dBm

输入相对寄生响应

<-75dBc，（输入混频器为-30dBm）

固有残余响应

<-90dBm，典型值-98dBm （输入停止，衰减0dBm RF,前置放大器关闭）

RF输入VSWR(调谐)

10MHz-3.2GHz(1.6GHz)

＜1.5:1，标称值 ，衰减值设置10~20dB

10MHz参考/外触发输入

参考输入频率

10MHz

参考输入幅度

0~10dBm

触发电压

5V TTL 电平

连接器和输出阻抗

N型阴性；（50Ω）

通用特性

屏幕界面语言

英语，简体中文

显示类型

5.7寸，600*480分辨率，64M色LCD彩色液晶显示屏

温度范围

工作温度

-10℃至+50℃，（电池：0℃至50℃）

存储温度

-40℃至+70℃，（电池:-20℃至50℃）

相对湿度

<95%

重量

2.9kg（含电池），2.6kg（不含电池）

尺寸

260m X 220m X 75m

电源

输入电压范围

DC: 12-17V,*大2.8A输入 220VAC±15%

AC频率范围

40Hz至60Hz

功耗

*大32W
