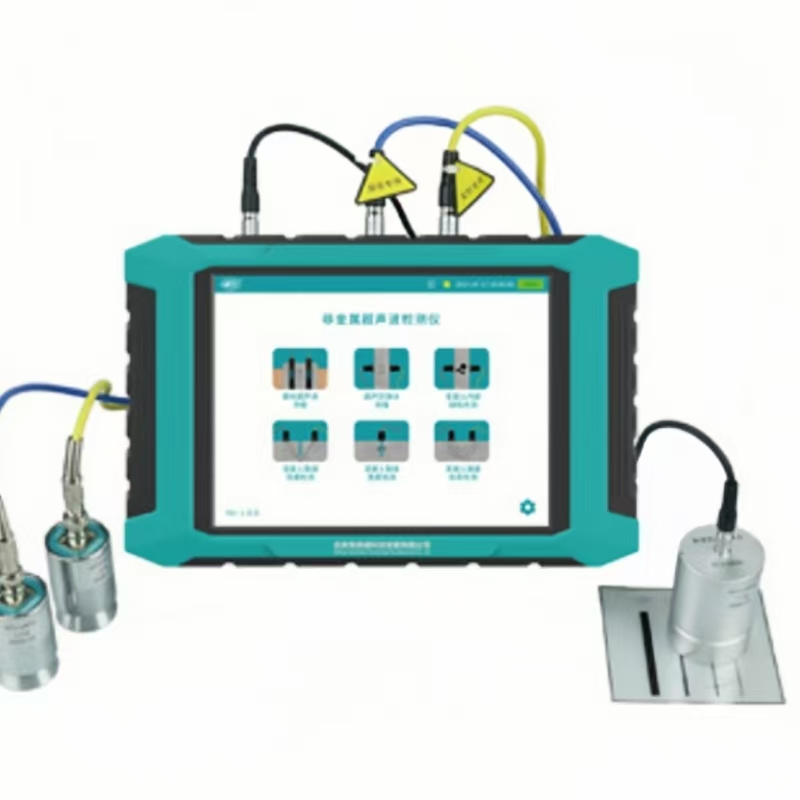

- 高铁建单通道非金属超声波检测仪GTJ-910
详细信息
品牌：高铁建 加工定制：是 型号：GTJ-910 测量范围：0~10mm； 用途：混泥土检测 用途概述
超声透射法快速连续检测基桩；连续墙完整性快速检测；结构混凝土抗压强度检测；结构混凝土裂缝深度检测；结构混凝土裂缝宽度检测；混凝土路面抗弯检测；岩体、混凝土等非金属材料力学性能检测。
单通道非金属超声波检测仪GTJ-U910产品特点
新升级无线云传输功能（选配）；
集测桩、测强、测缺、测宽、测深、测路面抗弯6大功能于一体；
性能稳定、功能强大，是工程检测、教学、科研等需求多样化用户的***选择；
半反半透、高亮度、TFT彩色液晶显示屏；
全触屏操作、简单方便、稳定可靠；
内存容量大、工作时间可达10小时以上；
可连接数显回弹仪探头进行超声回弹综合法测强
U盘转存数据、支持通过U盘进行软件升级。
专用分析软件功能强大、数据分析处理、报告生成，打印报表轻松完成。
中英文界面自由切换，国外客户使用更加方便快捷。
适用标准
《建筑基桩检测技术规范》-JGJ 106-2014
《公路工程基桩动测技术规程》-JTG/T F81-01-2004
《铁路工程基桩检测技术规程》-TB 10218-2019
《建筑地基基础检测规范》-DBJ/T 15-60-2019
《深圳市建筑基桩检测规程》-SJG09-2020
《超声法检测混凝土缺陷技术规程》-CECS 21 : 2000
《超声回弹综合法检测混凝土强度技术规程》-CECS 02：2020
《铁路工程结构混凝土强度检测规程》-TB 10426-2019
《水运工程混凝土结构实体检测技术规程》-JTS 239-2015
《高强混凝土强度检测技术规程》-JGJ/T294-2013
《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》-DBJ/T01-78-2003
《结构混凝土抗压强度检测技术规程》-DG/TJ08-2020-2007
《公路工程超声回弹综合法检测结构混凝土强度技术规程》-DB51/T1996-2015
《超声回弹综合法检测混凝土抗压强度技术规程》-T/CECS02-2020
《公路工程基桩检测技术规程》—JTG/T 3512-2020
《水运工程地基基础试验检测技术规程》—JTS 237-2017
《公路路基路面现场测试规程》（JTG 3450-2019）
单通道非金属超声波检测仪GTJ-U910技术参数
产品型号
GTJ-U910非金属超声波检测仪
主控单元
内置A8工控主板
显示屏
10.4英寸、高亮度、TFT彩色液晶电容屏
操作方式
触摸屏
存储方式
内置电子硬盘（≥32GB）+大容量U盘
数据传输方式
USB传输、无线云传输（选配）
采集模式
单通道手动逐点采集
通道数
1发射+1接收
触发方式
信号触发
采样周期（μs）
0.05~409.6多档可选
声时精度（μs）
0.05
声时范围（μs）
±1677700
测宽功能
测量范围：0~10mm；测量精度：0.01mm；
动态范围（dB）
146
频带宽度（kHz）
1~500
接收灵敏度（μV）
≤10
增益精度（dB）
0.5
发射电压（V）
125、250、500、1000四档可调
通讯接口
USB
工作时间（h）
≥8
供电方式
内置锂电池
外置220V～16V AC/DC
工作环境
温度（℃）-10℃~+40℃ 湿度（RH）< 90%
主机尺寸（mm）
325*210*57
工程箱尺寸（mm）
480*165*390
产品重量
8.5kg
仪器构成
主机平面换能器 缝宽摄像头 工程箱
产品配置
序号
GTJ-U910非金属超声波检测仪清单
数量
1
工程箱
1
2
主机
1
3
平面换能器
2
4
缝宽摄像头
1
5
触摸笔
1
6
10米信号线
2
7
摄像头信号线
1
8
校验板
1
9
主机充电器
1
10
主机支架
1
11
背包带
1
12
U盘
1
13
耦合剂
1
14
操作指南
1
15
产品合格证、保修卡、装箱单
1套
-
-
