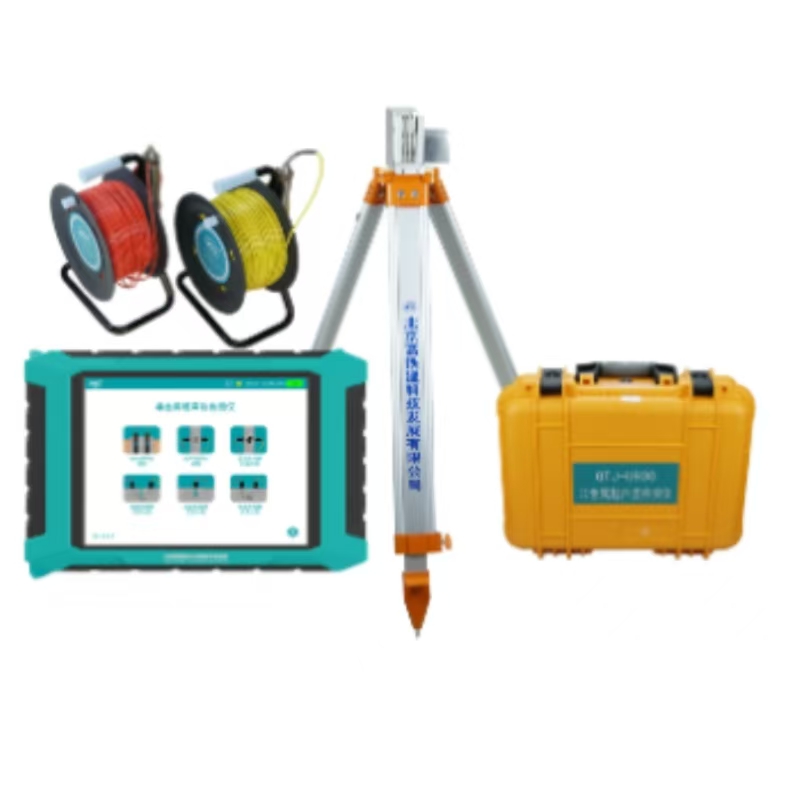

- 高铁建非金属超声波检测仪双管测桩GTJ-U930
详细信息
品牌：高铁建 加工定制：是 型号：GTJ-U930 测量范围：±1677700 用途：结构混凝土抗压裂缝深度检测 高铁建非金属超声波检测仪（双管测桩）GTJ-930用途概述
超声透射法快速连续检测基桩；连续墙完整性快速检测；结构混凝土抗压强度检测；结构混凝土裂缝深度检测；结构混凝土裂缝宽度检测；混凝土路面抗弯检测；岩体、混凝土等非金属材料力学性能检测。
产品特点
集测桩、测强、测缺、测宽、测深、测路面抗弯6大功能于一体；
性能稳定、性价比高，是教学、科研等需求多样化用户的***佳选择；
半反半透、高亮度、TFT彩色液晶屏；
全触屏操作、简单方便、稳定可靠；
内存容量大，工作时间可达10小时以上；
可一发双收、自动采集、自动记录高度和声时波形，提高工作效率；
可任意回放、覆盖、删除原有测点波形；
可连接数显回弹仪探头进行超声回弹综合法测强；
内存容量大，U盘转存数据、支持通过U盘进行软件升级；
专用分析软件功能强大，数据分析处理、报告生成、打印报表轻松完成；
中英文界面自由切换，国外客户使用更加方便快捷。
适用标准
《建筑基桩检测技术规范》-JGJ 106-2014
《公路工程基桩动测技术规程》-JTG/T F81-01-2004
《铁路工程基桩检测技术规程》-TB 10218-2019
《建筑地基基础检测规范》-DBJ/T 15-60-2019
《深圳市建筑基桩检测规程》-SJG09-2020
《超声法检测混凝土缺陷技术规程》-CECS 21 : 2000
《超声回弹综合法检测混凝土强度技术规程》-CECS 02：2020
《铁路工程结构混凝土强度检测规程》-TB 10426-2019
《水运工程混凝土结构实体检测技术规程》-JTS 239-2015
《高强混凝土强度检测技术规程》-JGJ/T294-2013
《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》-DBJ/T01-78-2003
《结构混凝土抗压强度检测技术规程》-DG/TJ08-2020-2007
《公路工程超声回弹综合法检测结构混凝土强度技术规程》-DB51/T1996-2015
《超声回弹综合法检测混凝土抗压强度技术规程》-T/CECS02-2020
《公路工程基桩检测技术规程》—JTG/T 3512-2020
《水运工程地基基础试验检测技术规程》—JTS 237-2017
《公路路基路面现场测试规程》（JTG 3450-2019）
高铁建非金属超声波检测仪（双管测桩）GTJ-930技术参数
产品型号
GTJ-U930非金属超声波检测仪
主控单元
内置A8工控主板
显示屏
10.4英寸、高亮度、TFT彩色液晶电容屏
操作方式
触摸屏
存储方式
内置电子硬盘（≥32GB）+大容量U盘
数据传输方式
USB传输、无线云传输（选配）
采集模式
单、双通道自动连续快速采集
一次性剖面数
2个
通道数
1发射+2接收
触发方式
信号触发
采样周期（μs）
0.05~409.6多档可选
声时精度（μs）
0.05
声时范围（μs）
±1677700
测宽功能
测量范围：0~10mm；测量精度：0.01mm；
动态范围（dB）
146
频带宽度（kHz）
1~500
接收灵敏度（μV）
≤10
增益精度（dB）
0.5
发射电压（V）
125、250、500、1000 四档可调
通讯接口
USB
工作时间（h）
≥8
供电方式
内置锂电池
外置220V～16V AC/DC
工作环境
温度（℃）-10℃~+40℃
湿度（RH）< 90%
主机尺寸（mm）
325*210*57
产品构成尺寸（mm）/重量（kg）
主机工程箱 400*165*390 /9Kg
提升装置工程箱 400*165*390 / 9.5kg
三脚架 1120*235*230 / 4.6kg
径向换能器 330*290*470 / 7.1kg/个（共2个）
产品总重量
37.5kg
产品配置
序号
GTJ-U930非金属超声波检测仪物品清单
数量
1
工程箱
1
2
主机
1
3
探头
2
4
触摸笔
1
5
信号线（10米）
2
6
摄像头
1
7
摄像头信号线
1
8
校验板
1
9
提升装置
1套
10
径向换能器
2
11
三角架
1
12
主机充电器
1
13
主机支架
1
14
背包带(含垫肩）
1
15
U盘
1
16
耦合剂
1
17
操作指南
1
18
产品合格***、保修卡、装箱单
1套
-
-
