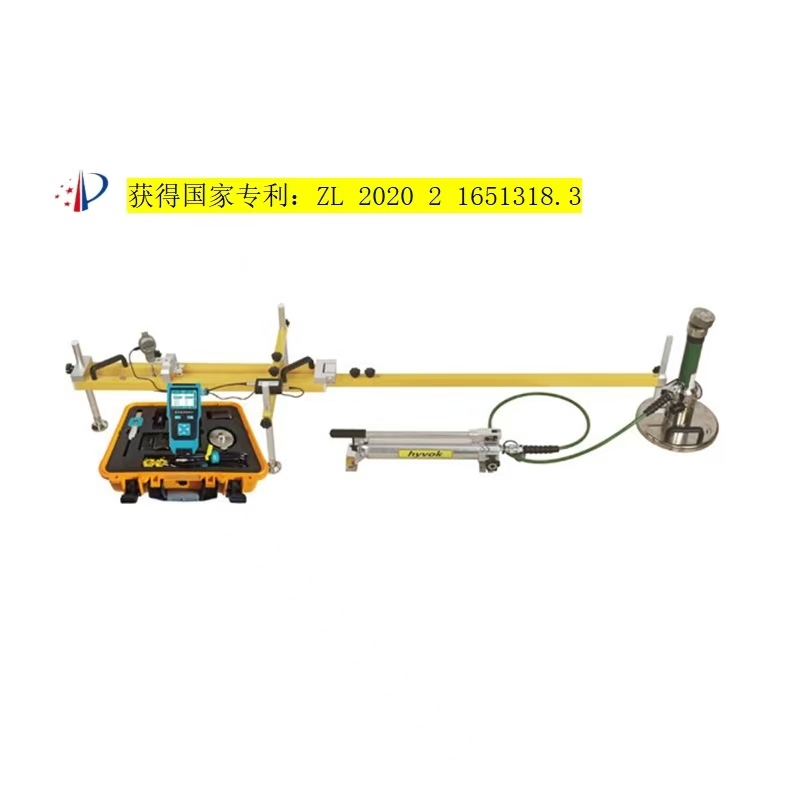

高铁建静态变形模量测试仪GTJ-Ev2

测试适用范围

适用土壤类型

粒径不大于承载板直径1/4的各类土和土石混合填料

测试影响深度

0～500mm

工作环境

温度 -10℃~40℃ 湿度 ＜90%HR

手持主机

规格

屏幕尺寸：3.5英寸

体积：98*200*36mm 重量：约0.4kg

存储容量

18000组测试数据

供电方式

大容量锂电池，工作时间大于9小时

显示方式

手持主机屏幕，中英文切换显示

打印机

连接方式

无线蓝牙打印

传感器

压力传感器量程

100kN

位移传感器量程

25mm，分辨率0.01mm

数据采集装置

承载板

直径：300mm

厚度：25mm

重量：17.5kg

加载装置

液压泵：压力100kN

高压软管：长度2m

可插拔式压力缸接长杆：1×40mm，1×90mm，

1×120mm，1×160mm，2×60mm

沉降量测试装置

三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节)

尺寸： 2320×570×420mm(长X宽X高)

重量： 12.5kg

包装规格

主机箱

材质：工程塑料

体积：470×360×170mm

重量：7.0kg

外包装箱1

材质：铝合金

体积：1410×530×260mm

重量：57kg

外包装箱2

材质：铝合金

体积：1260×440×240mm

重量：29kg

序号

GTJ-Ev2静态变形模量测试仪物品清单

数量

1

工程箱

1

2

GTJ-Ev2主机

1

3

微型打印机

1

4

打印机充电器

1

5

打印纸

10

6

压力传感器

1

7

位移传感器

1

8

位移传感器信号线

1

9

采集盒

1

10

主机-采集盒信号线

1

11

Mini-USB传输线

1

12

U盘

1

13

主机充电器8.4V/2A

1

14

11-13、12-14扳手

1

15

操作指南

1

16

产品合格证、保修卡、装箱单

1
