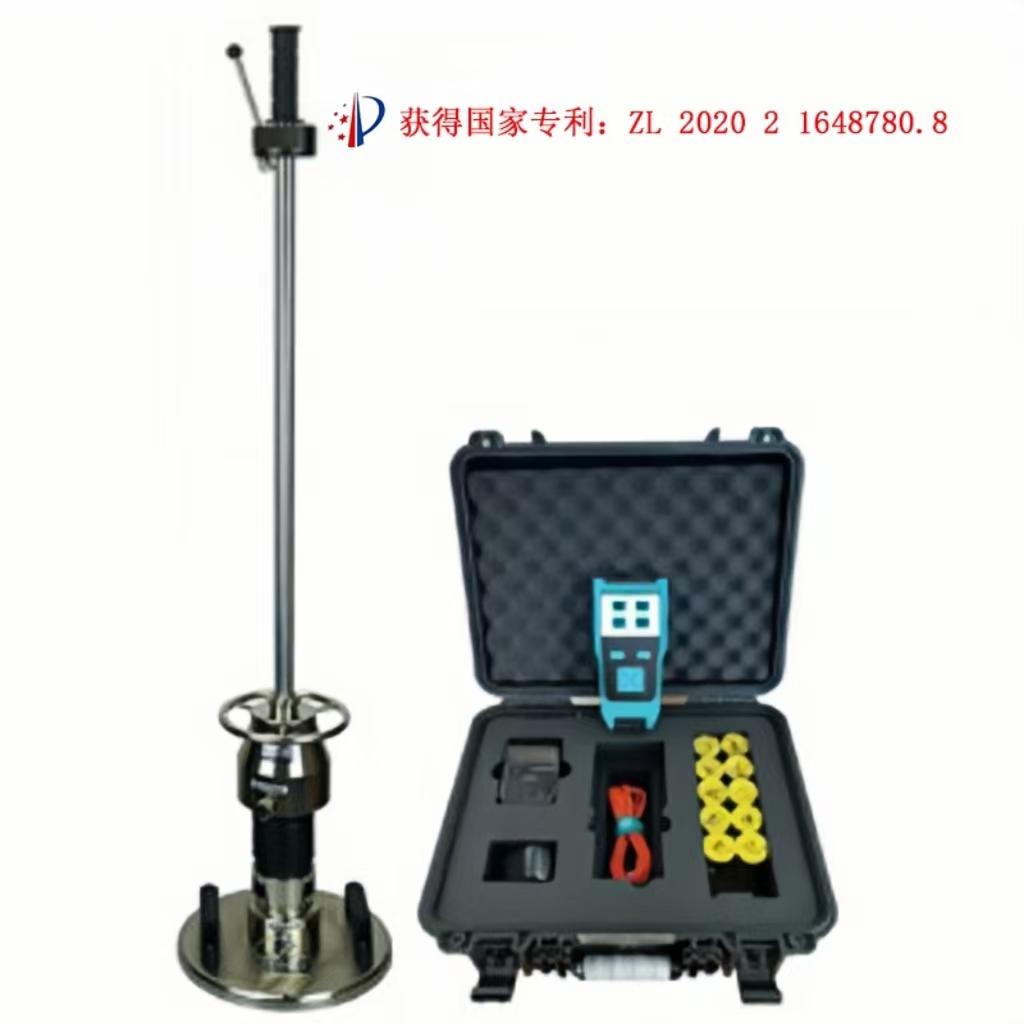

- 高铁建动态变形模量测试仪GTJ-EVD
详细信息
品牌：高铁建 型号：GTJ-EVD 加工定制：是 适用范围：粒径不大于荷载板直径1/4的各类土和土石混合填料 测试范围：10Mpa≤Evd≤225Mpa 测试影响深度：0～500 mm 冲击力：7070N±70.7 kN 冲击力持续时间：18±2ms 沉陷测试范围：0～500 mm 外形尺寸：1120×400×380 mm 动态变形模量测试仪GTJ-EVD（手持落锤弯沉仪）用于层路基在动荷载作用下的弯沉值，从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等，它能快速测出动态变形模量Evd值。
适用标准
《铁路工程土工试验规程》（TB10102-2023）
《铁路路基工程施工质量验收标准》（TB10414-2018）
产品特点
采用进口传感器及部分元器件，测试精度高。
液晶中英文显示，在不同的界面下有相应的中英文提示;并带有背光，在各种环境下有较好的可视度。
操作简单、测试速度快，检测一点只需35秒。
自动计算Evd值，并显示曲线，准确直观。
手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观。
USB传输接口，便于与电脑连接。
该仪器模拟列车高速行驶时对路基产生的冲击效应，与静载试验相比，更能反映路基土的实际受力情况。
中英文界面自由切换，国外客户使用更加方便快捷。
技术参数
测试适用范围
适用土壤类型
粒径不大于荷载板直径1/4的各类土和土石混合填料
测试范围
10Mpa≤Evd≤225Mpa
测试影响深度
0～500mm
工作环境
温度 -10℃～40℃ 湿度 ＜90%HR
数据采集装置
加载装置
重量：15kg，其中落锤重：10kg，落锤下落高度值：700±20mm
***冲击力：7070N±70.7N
冲击力持续时间：18±2ms
荷载板
重量：15kg
直径：300mm
厚度：20mm
手持主机
沉陷测试范围
0.10mm～2.00mm
存储容量
18000组测试数据
规格
屏幕尺寸：3.5英寸
体积：98×200×36mm
重量：约0.4kg
供电方式
大容量锂电池，工作时间大于9小时
显示方式
手持主机屏幕，中英文切换显示
数据传输方式
数据线传输
打印机
连接方式
无线蓝牙打印
包装规格
主机箱
材质：工程塑料
体积：420×140×335mm
重量：4.5kg
外包装箱
材质：铝合金
体积：1120×400×380mm
重量：52kg
产品配置
序号
GTJ-Evd动态变形模量测试仪物品清单
数量
1
工程箱
1
2
主机
1
3
微型打印机
1
4
打印机充电器
1
5
打印纸
10
6
传感器信号线
1
7
Mini -USB传输线
1
8
主机充电器8.4V/2A
1
9
操作指南
1
10
U盘
1
11
航空铝箱
1
12
落锤组件(套）
1
13
毛巾
1
14
缝纫机油
1
15
产品合格证、保修卡、装箱单
1套
-
