| | 品牌：共立 | | 型号：KEW 2062 | | 加工定制：否 | |
| | 可测电压范围：1000 V | | 可测电流范围：1000 A | | 准确度等级：IEC61010 | |
| | 外形尺寸：247*105*49 mm | | 有功功率：1000KW | | 无功功率：1000KVar | |
| | 视在功率：1000KVA | | 功率因数：-1.000-0.000-1.000 | | 相位角：-180.0-0.0-+179.9 | |
钳形功率计KEW 2062
55 mm
水滴形钳头:
方便在小型办公室和工厂使用
电流高达1000A rms
电压高达1000V rms
谐波高达30th
多种测量功能:
电流、电压、功率、谐波、相位检测
LCD
可以同时显示电压和频率或功率和功率因数的值
每一次的谐波可以显示在测试仪的液晶显示器
１．各种测量功能
测量电流、电压、功率、谐波和相位检测.
真有效值:
指示失真波形的正确值.
提供PEAK, MAX, MIN, AVG
功能.
易于检查电源的时间变化.
LCD
可同时显示电压、频率或功率、功率因数值.
2.
功率测量
可以在任何布线系统上进行功率测量.
KEW 2062
可以单相2
线 /
单相3
线和三相3
线/
三相4
线的平衡和不平衡测量
双屏可同时显示W & PF, W & deg, W & VA, W & Var, V & A,
等参数.
可测量功率测量所需要的各种参数
如有功/无功/视在功率、功率因数、
相位差(仅1P2W) |
可以用简单的步骤测量三相总功率
|
通过设置CT和VT的比值，测量变换的
二次侧，可得到一次侧值 |
3
．谐波测量
可以测量在现场引起各种故障的电压和电流的谐波，可测量和显示每个电压和电流谐波到30th
。
总谐波失真系数分为THD-R
和TH-F
两种类型，在测试仪的LCD
上可显示每个谐波的程度。
电流值（或电压值）和内容比率都可以显示在同一屏幕上。
| 连接线路 |
1P2W, 1P3W, 3P3W, 3P4W |
| 测量和参数 |
电压, 电流, , 有功功率,无功功率, 视在
功率, 功率因数(cosθ), 相位角, 谐波
(THD-R/THD-F), 相位旋转 |
| ACV |
| |
|
|
|
|
|
|
|
| 量程 |
1000V |
| 精确度 |
±0.7%rdg±3dgt (40.0 - 70.0Hz)
±3.0%rdg±5dgt (70.1 - 1kHz) |
| 峰值系数 |
1.7 以下 |
| ACA |
| |
|
|
|
|
|
|
|
| 量程 |
40.00/400.0/1000A (3个自动量程) |
| 精确度 |
±1.0％rdg±3dgt (40.0 - 70.0Hz)
±2.0％rdg±5dgt (70.1 - 1kHz) |
| 峰值系数 |
在40.00A/400.0A量程内小于3,
在1500A峰值、1000A量程小于3 |
| 频率 |
| |
|
|
|
|
|
|
|
| 显示范围 |
40.0 - 999.9Hz |
| 精确度 |
±0.3％rdg±3dgt |
| 有功功率 |
| |
|
|
|
|
|
|
|
| 量程 |
40.00/400.0/1000kW |
| 精确度 |
±1.7%rdg±5dgt (功率因数1, 正弦波, 45 - 65Hz) |
| 视在功率 |
| |
|
|
|
|
|
|
|
| 量程 |
40.00/400.0/1000kVA |
| 精确度 |
每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt |
| 无功功率 |
| |
|
|
|
|
|
|
|
| 量程 |
40.00/400.0/1000kVar |
| 精确度 |
每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt |
| 功率系数 |
| |
|
|
|
|
|
|
|
| 显示范围 |
-1.000 - 0.000 - +1.000 |
| 精确度 |
每个计算值±1dgt
总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt |
| 相位角(仅限1P2W) |
| |
|
|
|
|
|
|
|
| 显示范围 |
-180.0 - 0.0 - +179.9 |
| 精确度 |
±3.0° |
| 谐波RMS(内容比率) |
| |
|
|
|
|
|
|
|
| 分析顺序 |
1 - 30 |
| 精确度 |
±5.0％rdg ± 10dgt (1 - 10th)
±10％rdg ± 10dgt (11 - 20th)
±20％rdg ± 10dgt (21 - 30th) |
| 总谐波THD-R/THD-F |
| |
|
|
|
|
|
|
|
| 显示范围 |
0.0% - 100.0% |
| 精确度 |
每个测量值的计算结果±1dgt |
| 相位旋转 |
ACV 80 - 1100V (45 - 65Hz) |
| 其他功能 |
*大值/*小值/平均值/峰值, 数据保持, 背光灯,自动关机 |
| 通用 |
| |
|
|
|
|
|
|
|
| 电源 |
LR6(AAA)(1.5V) ×2 |
| 连续使用时间 |
约58 hours |
| 导体尺寸 |
*大φ55mm. |
| 外形尺寸 /重量 |
247(L) × 105(W) × 49(D) mm / 约.490g(含电池) |
| 安全规格 |
IEC 61010-1, IEC 61010-2-032, IEC 61326-1,-2-2 (EMC), IEC 60529 (IP40)
CAT IV 300V / CAT lll 600V / CAT ll 1000V 污染度 2 |
| 配件 |

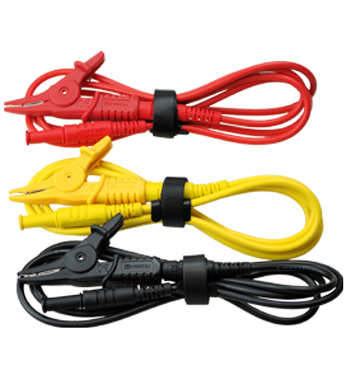

7290 (测试线)

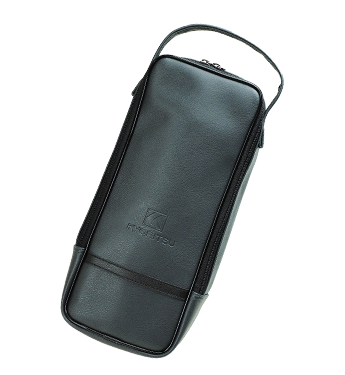

9198 (便携箱)
LR6(AAA)×2, 使用说明书 |
